Projeto ASME conforme especificação AMCA e ASHRAE.

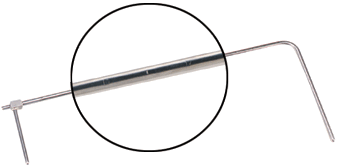

Tubo Pitot em aço-inox - Modelo 160
Projeto ASME conforme normas e especificações AMCA E ASHRAE.
Indicado para ser utilizado com os manômetros de precisão e colunas para velocidade do ar fornecido pela Hygro-Therm. Os Tubos de Pitot são construídos em aço-inox resistente a corrosão para durar a vida inteira. Projeto ASME atende as especificações AMCA e ASHRAE assegurando o máximo de precisão em condições de fluxo bem amplo e variado.
Ponta conforme especificações ASHRAE para um fator de calibração “1” que dispensa fatores de correção.
As graduações de inserção permanente no lado do Tubo de Pitot da Série 160 são estampadas para facilitar posicionamento preciso. A ponta de pressão estática é paralela ao tubo de inserção permitindo alinhamento fácil e rápido do tubo com o fluxo do ar.
Baixa sensibilidade por motivos de alinhamento incorreto, fornece leituras de precisão até quando o tubo está desalinhado em até 15 graus.
Vários tamanhos padronizados estão disponíveis para serem utilizados em dutos pequenos desde 4” até 36” de diâmetro. O modelo universal pode ser utilizado em tubulações desde ¾” ao padrão 40 de qualquer comprimento fornecido pelo usuário. Acessórios para montagem em aplicações de uso estacionário são fornecidos
-
Coeficiente “I” dispensa calibração.
-
Localização precisa dos furos. Orifícios de pressão estática sem rebarba.
-
Projetada com ponta hemisférica, assegurada precisão quando alinhada até 15º é praticamente impossível ser danificada.
-
Construção em Aço-Inox AISI 304 de longa duração.
-
Solda prata nas conexões assegura operações á prova de vazamento.
-
Projeto ASME conforme especificações AMCA e ASHRAE.
-
Temperatura de trabalho – Série 160 até 800ºC e Série 166/167 até 420ºC.
-
Guia/Conexão na parte inferior com 90 cm de comprimento (Série 160) para pressão estática e utilizada para alinhar ponta de Tubo de Pitot com o fluxo do Ar (limite 15º).
-
Graduados em ambos os lados em polegadas para indicar profundidade de inserção.
-
Em dutos de 4” utiliza-se Tubo Pitot da Série 166 ou 167. Em dutos com 10” ou mais utiliza-se Tubo Pitot da Série 160.
-

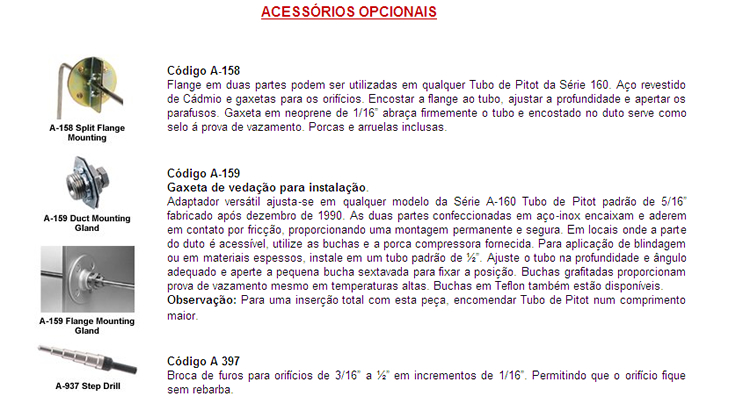

Para instalações permanentes os acessórios A-158 ou A-159 tornam as instalações simples e rápida.
-
Fornecido com Tabela plastificada para cálculo da velocidade do ar e carta gráfica de leitura direta com instruções.
Modelo Universal para montagem permanente e ligação com tubo metálico. Pode ser feito de qualquer comprimento com tubo de ¾” padrão 40, bucha de redução de ¾” para ½” e tubo metálico de ¼”. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
