Indicação Local de Vazão, sem Restrições de Montagem, Saída de 4-20 mA, 0-5 V e 1-5 V
Transmissores de Vazão em Linha Série HFT
Indicação Local de Vazão, sem Restrições de Montagem, Saída de 4-20 mA, 0-5 V e 1-5 V

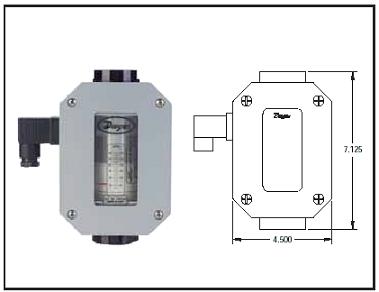

| | A Série HFT, distribuída pela Hygro-Therm, combina um medidor de vazão da Série HF de leitura direta e com elementos eletrônicos para oferecer uma saída proporcional analógica de 4 a 20mA em malha fechada CC, ou de 0 a 5 volts CC ou de 1 a 5 Volts CC. Essa saída pode ser conectada a dispositivos que possuam entrada analógica para coleta de dados, medidores ou cartões perfurados. O conjunto é inteiramente acondicionado em um robusto invólucro em alumínio fundido á prova de tempo NEMA 4X (IP65). É adequado para aplicações ao ar livre ou em ambientes de risco onde os selos / vedação é a prova de vazamento. O instrumento dispensa encanamentos retos de entrada ou de saída, permitindo a montagem em qualquer orientação de direção.
APLICAÇÕES Os Transmissores de Vazão HFT são usados para controlar a vazão, motores hidráulicos e rotores. Verificação do desempenho de bombas de alta pressão, ajuste de válvulas de alívio de pressão, manipulação de sistemas de fluidos em maquinas agrícolas, industriais ou de construção civil, equipamentos e ferramentas hidráulicas. Monitoração de ar com modelos em alumínio, operações petroquímicas com modelos em latão ou aço inoxidável. | ||||||||||||||||||||
|
ESPECIFICAÇÕES TÉCNICAS Aplicação: Gases ou líquidos compatíveis com as partes em contato com o processo. Partes em Contato com o Processo: Corpo: em Alumínio, Latão ou Aço Inoxidável 304. Vedação: em Buna-N ou Fluoroelastômero. Magneto: em Alnico revestido de PTFE. Outras partes internas: em Aço Inoxidável 304. Viscosidade: 500 SSU. Classe de Exatidão: ±4% fundo da escala sobre a faixa de medição inteira; ±2,5% sobre o terço central da faixa de medição. Repetitividade: ±1% fundo da escala. Tempo de Resposta: Inferior a 100 milissegundos. Sinal de Saída: 4 a 20 mA; 0 a 5 V; 1 a 5 V. Limite de Temperatura: 116ºC (240ºF). Limites de Pressão: Veja a Tabela. Alimentação: 12 a 35 VCC Configuração do Invólucro: NEMA 4X (IP65). Tipo de Contato: SPDT, 10A @ 250 VCA; 0,5A @ 125 VCC, (resistivo). Peso de Embarque: Modelos de 1/4 a 1/2”NPT-F: 1,4 kg. Modelos de 3/4 a 1”NPT-F: 2,0 kg. Modelos de 1-1/2”: 5,4 kg.
Corpo em Alumínio para ar ou outros gases não corrosivos: 600 psig (41 bar). Partes em contato com o processo: Alumínio, Alnico revestido de PTFE, Aço Inoxidável 304 e Buna-N.
Corpo em Latão para fluidos compatíveis sem vapor: 3500 psig (240 bar). Partes em contato com o processo: Latão, Alnico revestido de PTFE, Aço Inoxidável 304 e Buna-N.
Corpo em Aço Inoxidável 304 para fluidos de alta pressão: 6000 psig (413 bar). Partes em contato com o processo: Aço Inoxidável 304, Fluoroelastômero e PTFE.
*SCFM = pés cúbicos padrão por minuto
| |||||||||||||||||||||

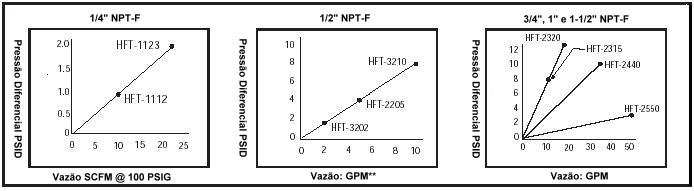

| PRESSÃO DIFERENCIAL X VAZÃO | |||||||||||||||||||||
 | |||||||||||||||||||||
