Exatidão +/- 0,25%, resposta rápida ligação 2 fios.

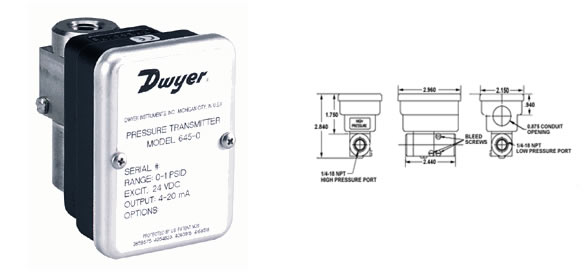

Transmissor de Pressão Diferencial para Líquidos - Série 645
Precisão ± 0,25%, Resposta Rápida, Projeto de Dois Fios
 |
| Os Transmissores de Pressão Diferencial para Líquidos da Série 645, distribuídos pela Hygro-Therm, foram projetados para utilização com gases e líquidos compatíveis que possam ser aplicados em ambas as entradas de pressão e referência. Dispõem de um sensor de capacitância de resposta rápida que fornece um sinal de saída de 4 a 20 mA proporcional à pressão diferencial, com precisão de ± 0,25%. Os transmissores da Série 645 são ideais para controles de processos, monitoramento da eficiência de filtros, equipamentos de refrigeração, controle da velocidade de bombas, equipamentos HVAC e medições de nível de líquidos. Para facilitar a instalação e a manutenção, solicite a montagem múltipla opcional de 3 válvulas. Orifícios de sangramento permitem a eliminação total de ar na tubulação e nas cavidades de pressão.
MODELOS
ESPECIFICAÇÕES TÉCNICAS: Aplicação: Gases ou líquidos compatíveis em ambas as entradas de pressão e referência. Sinal de Saída: 4 a 20 mA, 2 fios. Alimentação: 11 a 30 VCC. Resistência da Malha Fechada: 0 a 1000 ohms. Zero e Span: Ajustáveis, ± 1 mA, não interativo. Sobre pressão máxima: (Lado de alta) 1 a 5 psig: 20 x fundo da escala, 10 a 25 psig: 10 x fundo da escala, 50 psig: 5 x fundo da escala, 100 psig: 2,5 x fundo da escala; (lado de baixa) 2,5 x fundo da escala. Limites de Temperatura: Temperatura de trabalho: -18° a 80°C (0° a 175°F); temperatura de armazenamento: - 54° a 126°C (-65° a 260°F). Classe de Exatidão: ± 0,25% fundo da escala (RSS). Tempo de Resposta: 30 a 50 mseg. Efeitos Térmicos: (Incluindo zero e span) ± 0,02% fundo da escala /°F, -1° a 65°C (30° a 150°F). Partes em Contato com o Processo: Em aço inoxidável 17-4 PH, aço inoxidável Série 300, anéis de vedação em Viton e silicone e parafusos para vedação de sangria. Caixa: Em aço inoxidável e alumínio, NEMA 4x(IP56). Conexão ao Processo: Rosca de ¼” – 18 NPT fêmea. Conexão Elétrica: Terminal de conectores elétricos com caixa fechada com saída para conduíto com 22 mm (0,875 “) de diâmetro. Peso: 0,4 kg (14,4 oz).
Montagem Opcional Manifold de 3 Válvulas * Conjunto da Montagem: latão. Tipo de Válvula: 90° liga/desliga. Conexão ao Processo: Rosca de ¼” – 18 NPT fêmea. * Se desejar a Manifold opcional especifique usando o sufixo –3V.
|
