8 Faixas Selecionáveis em Campo em Pés por Minuto e Metros por Segundo
Transmissor de Velocidade do Ar
Série 641B
8 Faixas Selecionáveis em Campo em Pés por Minuto e Metros por Segundo
O Transmissor de Velocidade do Ar Série 641B, distribuído pela Hygro-Therm, utiliza uma tecnologia de sensor de fluxo de mássico térmico (probe de fio quente). Possui 4 faixas selecionáveis pelo usuário de 250 a 2.000 pés por minuto com as correspondentes faixas métricas de 1,25 a 10 metros por segundo. O Transmissor 641B oferece uma saída isolada de 4-20 mA proporcional à velocidade.
O sensor em aço do Transmissor 641B permite o uso do instrumento em ambientes com impurezas. Esse sensor robusto é convenientemente adequado para ser limpo em campo com a simples utilização de um pano macio com jato de ar pulsado. O correto desempenho do sensor pode ser mantido mesmo sob condições ambientais poluídas, com simples remoção de poeira e detritos do sensor, o que seria problemático com a utilização de tubos de pitot ou outros transmissores de medição de fluxo.

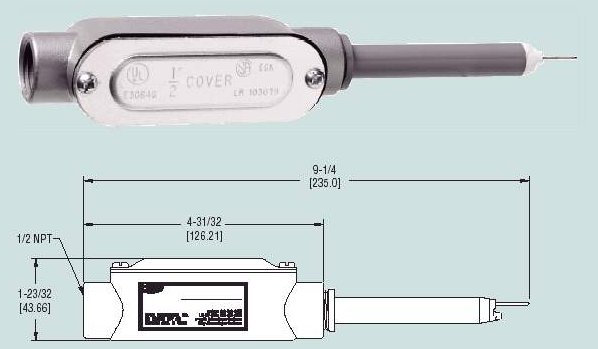

641B-4 Transmissor de Velocidade do Ar
Acessórios
A-156, Placa de Montagem com Flange com rosca de 1/2”NPT-F
A-155, Gaxeta de Montagem com Adaptação de 1/2”NPT-F
ESPECIFICAÇÕES TÉCNICAS
Aplicação: Ar e gases compatíveis não combustíveis.
Classe de Exatidão:
+5% fundo da escala gás de processo: 0 a 50°C (32 a 122°F).
+6% fundo da escala gás de processo: -40 a 0°C & 50 a 80°C (-40 a 32°F & 122 a 176F).
Tempo de Resposta: Fluxo: 1,5 segundo a 95% do valor final (Filtro de saída ajustado no mínimo).
Limites de Temperatura:
Processo: -40 a 80°C (-40 a 176°F).
Ambiente de operação: 0 a 60°C (32 a 140°F).
Limite de Umidade: Não condensada.
Alimentação: 12-35 VCC, 10-16 VCA.
Sinal de Saída: 4-20 mA, fonte isolada de 24V, conexão de 3 ou 4 fios.
Filtro de Saída: Selecionável de 0,5 a 15 segundos.
Resistência de Malha fechada: 600 ohms no máximo.
Consumo de Corrente: 300 mA no máximo*.
Conexões Elétricas: Terminal em parafuso.
Classificação do Invólucro: NEMA 4X.
Montagem: Em qualquer posição.
Peso: 357,2 g (12,6 oz).
* Uma breve corrente passageira excedendo 300 mA pode ocorrer na partida.
