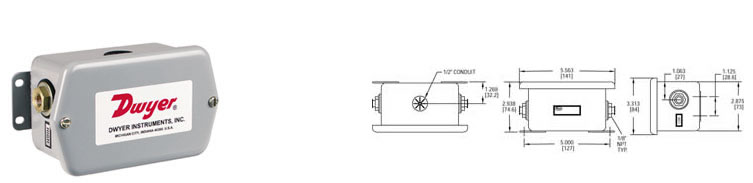

| Transmissor de Pressão Diferencial para Ar ou Líquidos Compatíveis Série 647 Escalas a partir de 0 a 1” CA, Precisão de ± 1%, Invólucro NEMA 4, 2 Fios |
Monitore pressão diferencial em sistemas de fluxo de ar ou líquidos compatíveis, automação HVAC, sistemas pneumáticos, e controle de processos com os Transmissores de Pressão Diferencial da Série 647 distribuídos pela Hygro-Therm. Estes instrumentos, com temperatura compensada e sinal de saída de 4 a 20 mA, possibilitam interface com registradores, data loggers e sistemas de monitoramento e controle computadorizados.
ESPECIFICAÇÕES TÉCNICAS:
Aplicação: Gases ou líquidos compatíveis em ambas as entradas de pressão e referência.
Classe de Exatidão: ± 1% fundo da escala.
Sinal de Saída: 4 a 20 mA, 2 fios.
Alimentação: 18 a 30 VCC.
Resistência Loop: 400 Ω a 18 VCC, 600 Ω a 24 VCC, 1000 Ω a 30 VCC.
Zero e Span: Ajustável ± 10%.
Pressão de Sobrecarga Máxima: faixa de 1” CA a 5 psig: 20 psig; faixa de 15 psig: 45 psig; faixa de 30 psig: 60 psig.
Faixa de Temperatura Compensada: 0 a 50° C (32 a 122°F).
Temperatura de Armazenamento: -40 a 100°C (-40 a 212° F).
Efeitos Térmicos: Zero: ± 0,05% fundo da escala em °F; Span: ± 0,05% da leitura em°F.
Estabilidade: ± 1,5% fundo da escala por ano.
Partes em Contato com o Processo: Latão, vinil, poliéster com enchimento de vidro, silicone e florosilicone.
Invólucro: Em aço pintado com epoxy, com gaxetas, NEMA 4.
Conexões ao Processo: Duas roscas de 1/8” NPT fêmeas.
Conexões Elétricas: Terminais com parafuso, com proteção de polaridade inversa.
Peso: 397 g (14 oz).
MODELOS
| Modelo | Escala | Modelo No. | Escala |
| 647-0 647-1 647-2 647-3 647-4 | 0 a 1” CA 0 a 3” CA 0 a 25” CA 0 a 5 “ CA 0 a 10” CA | 647-5 647-6 647-7 647-8
| 0 a 1 psig 0 a 5 psig 0 a 15 psig 0 a 30 psig
|
