Monitor de Emissões de Coletor de Poeira e Detector de Vazamento Confiável. Alimentação da Malha Fechada Ideal para Conexão com PLC Existente ou Outro Sistema de Diagnóstico ou Controle dos Filtros de Manga. Combina Tecnologias Comprovadas de Indução Passiva e Probe Protegido para Assegurar Operação Confiável com Todos os Tipos de Partículas. Alimentação 18 a 28VCC (24V Nominal). Sinal de Saída 4 a 20mA. Invólucro à Prova de Tempo.
Transmissor de Partículas Série PMT
Alimentação por Malha Fechada a 2 Fios
O Transmissor de Partículas Série PMT, distribuído pela Hygro-Therm, é um confiável monitor de emissões de coletor de poeira e detector de vazamento. O projeto de alimentação por malha fechada é ideal para conexão direta em CLPs ou quaisquer outros sistemas de controles de diagnósticos para filtros de mangas. Varredura da saída ajustável, linear ou logarítmico possibilita a medição de emissões de referência e as emissões de pico que são causadas por ciclos de limpeza de filtro e detecção de vazamentos. A observação tanto da referência como dos picos é essencial para o ajuste adequado dos alarmes.
O Transmissor de Partículas PMT emprega tecnologias combinadas provadas em campo de indução e sensor protegido. À medida que as partículas fluem perto e ao redor do sensor, uma mínima corrente é induzida dinamicamente para dentro do sensor. O sinal é processado em uma saída absoluta relativa à quantidade de partículas e convertida em vazamento. Camadas protetoras acima do sensor trabalham em combinação, como indutores, assegurando uma operação confiável com todas as partículas, inclusive com pós úmidos e poeiras altamente condutivas. A manutenção é mínima e dispensa a depuração do ar.
APLICAÇÕES
- Para filtros de mangas, filtros de cartucho, silos com ventilação, e ciclones
- Instalação de dois fios simples e de baixo custo para CLPs
- Previne erros de leitura em caso de:
- Pós úmidos e condutivos
- Gases corrosivos e condensados
- Formação de poeira
- Protege ventiladores em correntes de ar, oxidadores, HEPAs, etc
- Repetitivo em todas as aplicações (dutos condutivos e úmidos)
ESPECIFICAÇÕES TÉCNICAS
Aplicação: Ar e gases compatíveis com as partes em contato com o processo, qualquer tipo de partícula condutiva e não condutiva.
Materiais em Contato com o Processo: Aço inoxidável 316 e PFA.
Faixa de Velocidade do Ar: 300 pés por minuto e acima.
Detecção Mínima: Padrão: 10,0 pA. Opcional: 5,0 pA e 0,5 pA.
Limites de Temperatura: Ambiente: -25 a 70ºC (-15 a 160ºF).
De processo: Padrão: -40 a 120ºC (-40 a 250ºF). Opcional: -40 a 232ºC (-40 a 450ºF).
Limites de Pressão: 0,69 bar (10 psi).
Alimentação: 18-28 VCC (24 V Nominal).
Sinal de Saída: 4 a 20 mA.
Resistência de Malha Fechada: 300 Ohms no máximo.
Consumo de Corrente: Malha de 4 a 20 mA.
Conexões Elétricas: Bloco terminal.

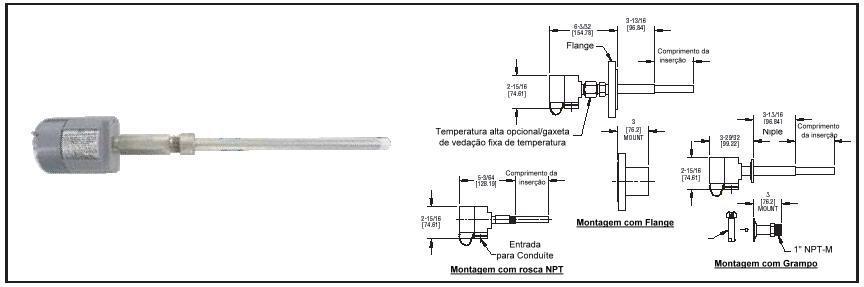

Conexões ao Processo: Verifique a tabela de opções de modelos.
Configuração da Caixa: NEMA 4X (IP66).
Orientação da Montagem: Qualquer posição.
Peso: Varia com o comprimento do sensor e o tipo de montagem.
Órgão de Aprovação: CE e CSA.
OPÇÕES DE MODELOS
| Exemplo | PMT | A1 | 1 | T1 | P1 | 1 | L1,5 | PMT-A11T1P11-L1.5: Transmissor de Partículas PMT, à prova de tempo/NEMA 4X, Conexão 1/2” NPT, Temperatura Máxima 121ºC (250ºF), Pressão Máxima 10,0 psi, Sensor 10,0 pA – 1,5 |
| Indicador da Série | PMT |
|
|
|
|
|
| Transmissor de Partículas PMT (Sensor incluído no preço) |
| Configuração do Invólucro |
| A1 AHZ2 |
|
|
|
|
| Locações normais/de uso geral. Aprovação CE NEMA 4X, CSA. Locações de risco, Aprovação CSA, Classe I, Divisão II, Grupos A-D, Classe II, Grupos F-G. |
| Conexão ao Processo |
|
| 1 2 3 4 |
|
|
|
| 1/2” NPT Conexão Sanitária de 1,5” Flange de 2” 150# ANSI Flange de 2” 150# ANSI com flange process mating e kit de instalação |
| Temperatura Máxima de Processo |
|
|
| T1 T2 |
|
|
| 120ºC (250ºF) 232ºC (450ºF) |
| Pressão Máxima de Processo |
|
|
|
| P1 |
|
| 10 psi |
| Faixa de Operação |
|
|
|
|
| 1 2 3 |
| 10,0 pA – 5000 pA 5,0 pA – 5000 pA 0,5 pA – 5000 pA (necessário para níveis baixos ou detecção de vazamento EPA) |
| Comprimento da Inserção (É recomendado pelo menos1/2 do diâmetro do duto)
|
|
|
|
|
|
| L1.5 L03 L05 L10 L15 L20 L30 L36 | Sensor de 1,5” Sensor de 3” Sensor de 5” Sensor de 10” Sensor de 15” Sensor de 20” Sensor de 30” Sensor de 36” |
