Aplicação Água e Ar. Leituras em SCFM e SLPM para Ar e GPM e LPM para Água. Flutuador em Latão, aço-Inox ou PTFE. Tubo de Medição em Borosilicato. Montagem em Painel ou em Linha. Opção entre Modelos Com ou Sem Válvula. Rageabilidade 10:1.
| Medidores de Vazão Tipo Rotâmetro Série RSF Escalas Giratórias de Graduação Dupla, com Leitura Direta, para Ar e Água, Exatidão de ±7% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

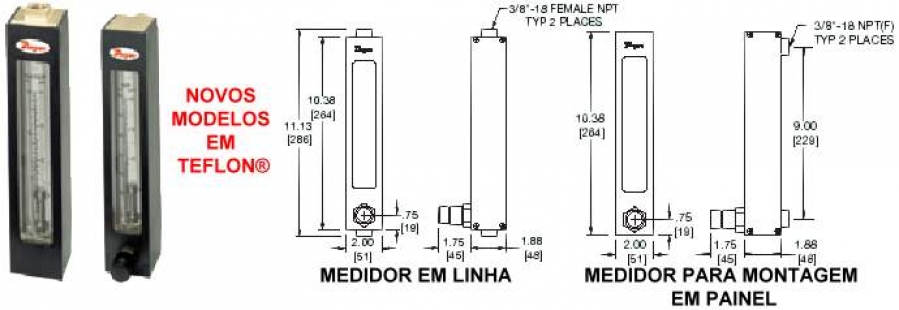

| Os Medidores de Vazão Tipo Rotâmetro Série RSF, distribuídos pela Hygro-Therm, foram projetados com uma exclusiva escala giratória de dupla graduação, para ar e água, com leitura direta. A taxa de vazão é indicada em SCFM (pés cúbicos standard por minuto) e SLPM (litros cúbicos standard por minuto) para ar, e GPM (galões por minuto) e LPM (litros por minuto) para água. As graduações são gravadas em uma coluna giratória em policarbonato, que serve, ao mesmo tempo, para proteger o tubo de medição em vidro borossilicato. O medidor inclui um fundo em plástico refletivo e lentes de aumento com fator de 1,5 X para reduzir a fadiga ocular e permitir maior exatidão de leitura. Um painel traseiro com tampão de segurança proporciona proteção adicional em caso de ruptura. Os Medidores de Vazão Série RFS estão disponíveis em montagens vertical em linha e sobre painel. Os instrumentos são embarcados completamente montados e incluem ferramentas padrão de montagem para instalação rápida.
ESPECIFICAÇÕES TÉCNICAS Aplicação: Gases compatíveis ou líquidos.
Limite de temperatura: 121°C (250°F). Limite de Pressão: 10,34 bar (150 psi) @ 93°C (200°F). Classe de Exatidão: ±7% fundo da escala. Repetitividade: ±0,25% fundo da escala. Escala: Comprimento de 127 mm, com leitura direta, para ar e água. Rangeabilidade: 10:1. Conexões: Duas de 3/8” NPT-F. Montagem: Vertical ou sobre painel. Instalação no Painel: Perfure dois orifícios com diâmetro de 7/8”, distanciados 229 mm (9,0”) entre si (somente para modelos montados sobre painéis). Válvula: De 6 voltas (padrão nos modelos com indicação “com válvula”). Órgão de Aprovação: CE.
APLICAÇÕES: A Série RSF é adequada para avaliação de vazão de ar ou água nas seguintes aplicações: processamento de películas, fabricação de papel, processamentos químicos, indústria de semicondutores, equipamentos de análise de poluição de ar e água, processamento de metais, manutenção de combustíveis e energia industriais.
OPÇÕES DE MODELOS
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
