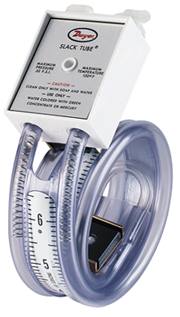

Manômetros Flexíveis Modelo SLACK-TUBE®
Manômetro flexível, portátil, de enrolar, com precisão de laboratório
Os Manômetros Flexíveis Portáteis de Enrolar Modelo Slack-Tube® distribuídos pela Hygro-Therm possuem a mesma alta precisão dos manômetros de coluna em “U” utilizados em laboratório, com a vantagem de poderem ser enrolados, o que os torna convenientemente portáteis, compactos e resistentes a serviços pesados. Ao ser desenrolado o Manômetro Slack-Tube® estará apto a proceder leituras de pressão estática, vácuo ou pressão diferencial. Grampos de metal com ímã possibilitam a fixação do aparelho sobre superfícies metálicas permitindo também que o mesmo seja pendurado em paredes verticais. Após desenrolar o manômetro basta dar uma volta completa nos conectores para iniciar o funcionamento. Com a entrada de pressão do ar, gás ou líquidos compatíveis o fluído manométrico desce na primeira coluna e sobe na segunda coluna. Acrescente o número de milímetros ou polegadas que o fluído tenha descido na primeira coluna ao número de milímetros ou polegadas que o fluído tenha subido, após o zero, na segunda coluna. O resultado desta somatória será a indicação da pressão medida pelo manômetro.
Uma característica exclusiva dos manômetros Slack-Tube® distribuídos pela Hygro-Therm são os conectores de colunas moldados em nylon, com fechamento rápido, fixados a uma caixa de plástico acrílico localizada no topo das colunas (v. Fig. 5-3). Basta um giro do conector no sentido anti-horário e o manômetro estará pronto para ser usado; outro giro no sentido horário e as colunas estarão completamente fechadas. A construção, moldada em nylon, faz com que esta montagem seja à prova de corrosão, à prova de vazamento e praticamente inquebrável. Os conectores dos tubos podem mover-se horizontalmente, permitindo uma volta de 360° sem que os tubos se dobrem ou torçam. Todos os modelos possuem dispositivo de segurança, dispostos no topo de ambas as colunas, para impedir a perda de fluido em caso de sobre-pressão gradual ou repentina (v. Fig. 7-3). Uma característica exclusiva dos manômetros Slack-Tube® distribuídos pela Hygro-Therm são os conectores de colunas moldados em nylon, com fechamento rápido, fixados a uma caixa de plástico acrílico localizada no topo das colunas (v. Fig. 5-3). Basta um giro do conector no sentido anti-horário e o manômetro estará pronto para ser usado; outro giro no sentido horário e as colunas estarão completamente fechadas. A construção, moldada em nylon, faz com que esta montagem seja à prova de corrosão, à prova de vazamento e praticamente inquebrável. Os conectores dos tubos podem mover-se horizontalmente, permitindo uma volta de 360° sem que os tubos se dobrem ou torçam. Todos os modelos possuem dispositivo de segurança, dispostos no topo de ambas as colunas, para impedir a perda de fluido em caso de sobre-pressão gradual ou repentina (v. Fig. 7-3). Os manômetros Slack-Tube® são apropriados para medir pressão total intermitente até 50 psig e vácuo não excedente a 20” Hg. Nunca use este aparelho com temperatura ambiente superior a 54°C nem com alta pressão contínua. Nunca use com óleo vermelho; use somente com água destilada adicionada ao colorante verde fluorescente ou com mercúrio tri-destilado. MODELOS EM ESTOQUE
ACESSÓRIOS PADRÕES 1- Estojo de metal para acondicionar o aparelho. 2- Grampos de metal com ímãs. 3- Dois conectores de coluna moldados em nylon flexível com fechamento rápido. 4- Um frasco de líquido verde fluorescente Código A-126 para ser diluído em água destilada.
O Mercúrio, não incluído, pode ser fornecido com custo adicional quando solicitado. Uma ampla escolha de acessórios opcionais também pode ser fornecida (v. páginas de Acessórios Diversos).
MODELOS COM ESCALAS EM POLEGADAS
KIT Nº 1212 PARA DETECÇÃO DE PRESSÃO DE GÁS EM APARELHOS UTILITÁRIOS
Conforme ilustração da Fig. 12-3, trata-se de um kit portátil, completo, contendo um Manômetro Slack-Tube® de 16 polegadas, mangueira e conexões adequadas, especial para verificação de pressão de gás em virtualmente todos os utensílios a gás, tais como aquecedores de água, fornalhas, fogões e secadoras. Manômetros com diferentes faixas de medição podem ser solicitados, aos seus respectivos preços. O Kit N° 1212 já montado representa uma considerável economia c omparado aos preços dos itens separados. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMPOSIÇÃO DO KIT:
faixas de medição em centímetros CA também estão disponíveis. 2 - Um estojo de plástico para acondicionar o manômetro, medindo 215x178 x 80 mm.
3 - Um frasco de 22 ml de líquido concentrado A-126 de cor verde fluorescente para ser diluído em água destilada.
4 - Dois adaptadores com rosca de 1/8” NPT-M e bico para mangueira, para ser usados com a mangueira de borracha.
5 - Um nipple com rosca de 1/8”a ¼” NPT.
6 - Uma mangueira de borracha com 3/16” de diâmetro e extensão de 90 cm.
7 - Adaptador para o tubo de borracha. |
